佛山市伯奈特新型材料科技有限公司

2.1館｜B321

前沿產(chǎn)品

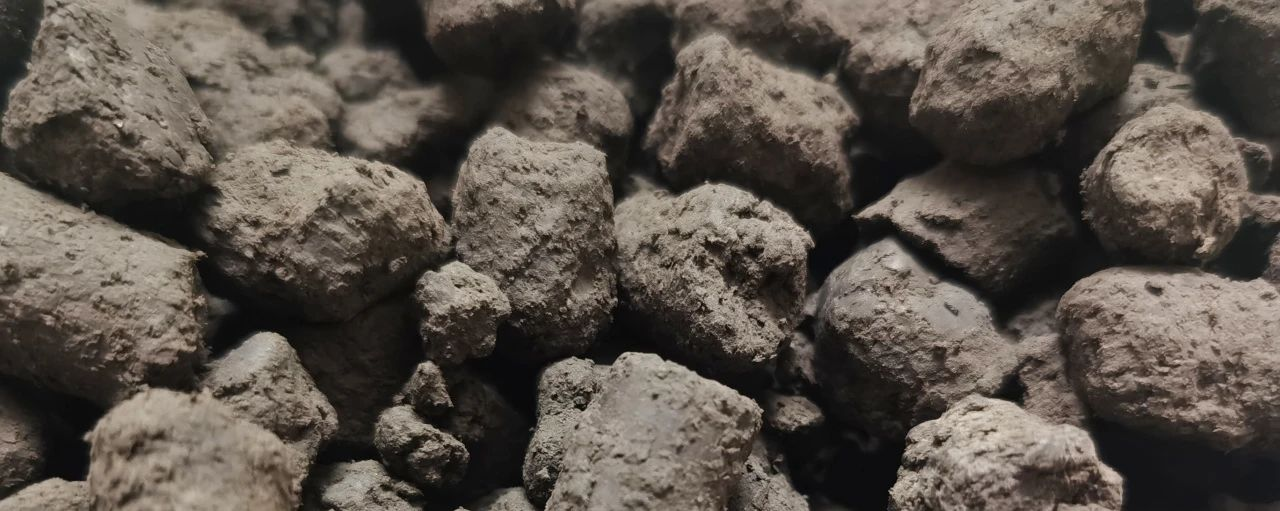

01 高嶺土325#；球土105#

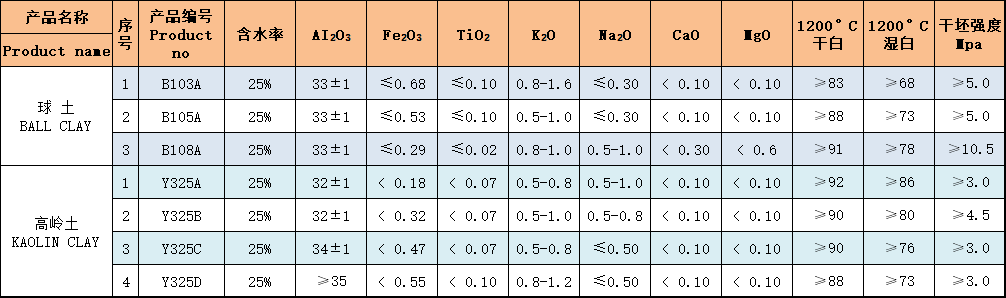

產(chǎn)品成分表：

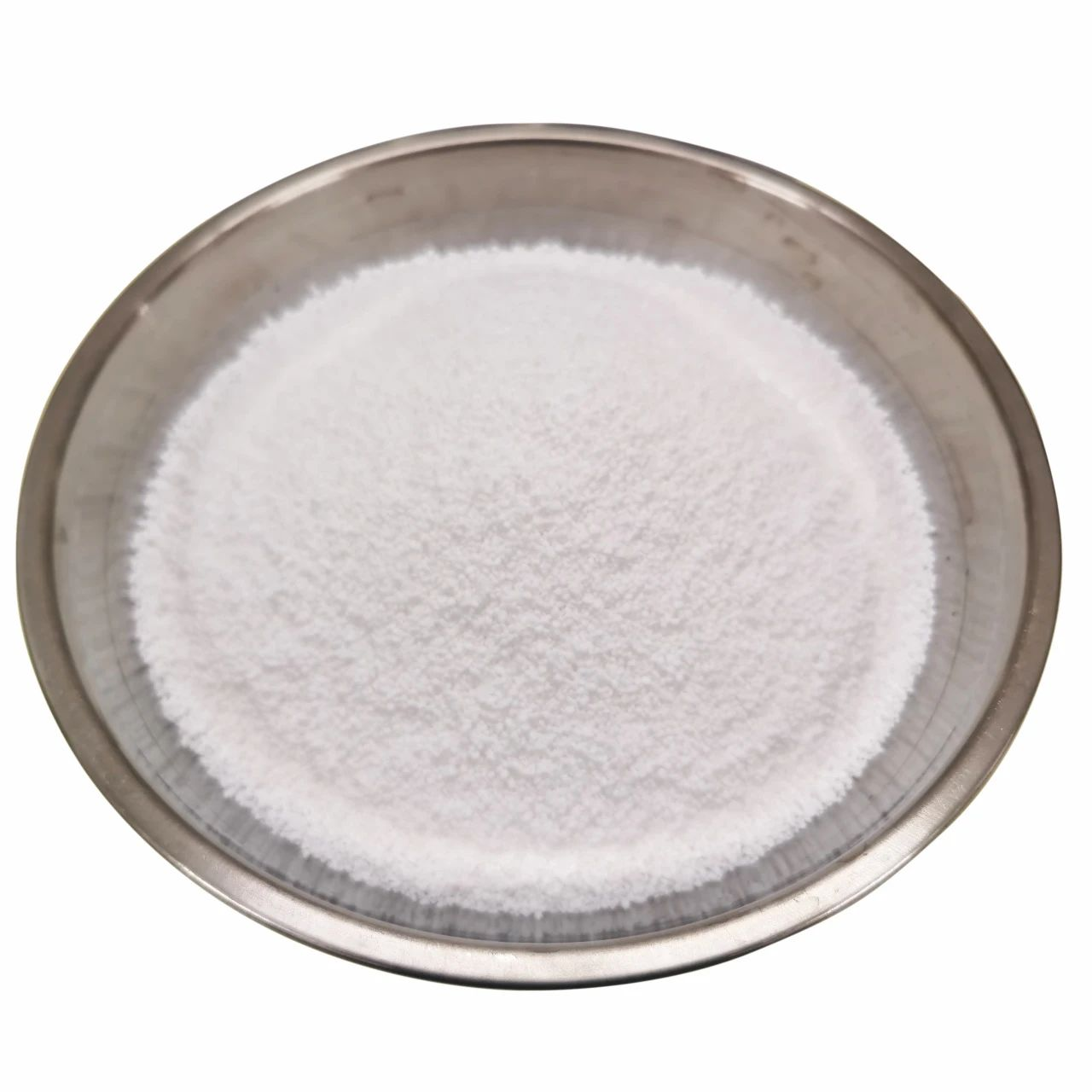

02 高效解膠增強劑BN-01

高效解膠增強劑具有以下優(yōu)點：

1、極易溶于水且水溶液沒有任何粘度同時還兼具較強的解膠性，加入后加快泥漿的流速，與其它增強劑對比可以大大減少減水劑類的加入量亦可減少泥漿的含水率，節(jié)約噴霧干燥塔的高額能耗。

2、產(chǎn)品加入泥料后較長時間不易腐壞，不會出現(xiàn)像木質(zhì)素或纖維素類存放時間超過24小時就失效或大大減效的狀況。

3、強度增加明顯，無夾心或黑心現(xiàn)象;為綠色環(huán)保產(chǎn)品，相對于有異味及粉塵的增強劑有利于操作環(huán)境的改善及操作人員身心健康。

4、能進一步改進泥漿觸變性，使其觸變性減小，泥漿不會出現(xiàn)“豆腐腦”現(xiàn)象，有利于放漿及泥漿在輸送上的生產(chǎn)控制。

5、可替代目前越來稀少的粘土，減少磚坯配比的加入量，每添加0.1%將可相應減少粘土3%以上，且生坯強度不論是在干燥前抑或是干燥后均有大幅度的提升；同時提高球磨效率進而節(jié)省大量成本。

6、替代鐵含量較高的塑性粘土后可使坯體白度增加3度左右，可減少硅酸鋯類增白劑的使用量且對于通體磚將明顯改善其發(fā)色力，節(jié)省較大色料比例的加入量。

7、磚坯由于粘土類的減少，使得塑性泥的燒失量降低，可實現(xiàn)低溫快燒,提高窯爐產(chǎn)成率，節(jié)約燃料成本；且由于粘土質(zhì)的泥料水份更不易揮發(fā)，減少其加入量可減少坯面乃至釉面的缺陷，減少針孔類現(xiàn)象的發(fā)生。

8、由于少加粘土，經(jīng)配方結構調(diào)整后，球磨可以節(jié)省20%左右的能源成本；減少泥漿水分8%左右;可降低粉料制造成本10%左右。

9、提高壓機的使用效率，提升磚坯的壓制效率，延長其使用壽命。

03 釉用甲基

CMC具有獨特的線性高分子結構，將CMC加入水中，其親水基（-COONa）與水結合，形成溶劑化層，使CMC分子逐漸分散于水中，CMC高分子之間依靠氫鍵和范德華力作用形成網(wǎng)狀結構，從而表現(xiàn)出粘結性。釉用甲基用于釉漿和花釉中，可作為粘結劑，起懸浮、解凝、保水的作用。防止開裂及印刷斷裂，同時減少釉干燥后收縮，增加生釉強度，使之不易與坯體剝落，此外在施釉后干燥均勻，因而形成致密堅實之釉面，使燒成后之瓷磚更平整光滑。

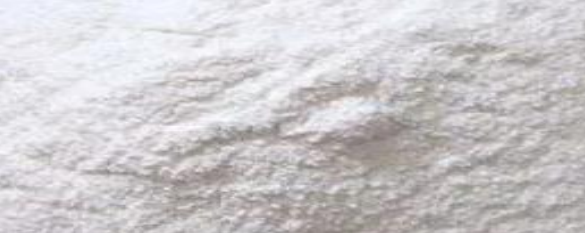

04 坯用甲基

產(chǎn)品特性：

1、用量少，生坯抗折強度增效明顯；
2、提高生坯加工速度，降低生產(chǎn)能耗；
3、燒失性好，灼燒后無殘渣，不影響坯色；
4、作為坯料賦形劑，增加泥砂料的塑性，便于坯體成型；
5、抗機械磨損能力強，在球磨及機械攪拌過程中分子鏈破壞少；
6、作為坯料增強劑，增加生坯抗折強度，提高坯料穩(wěn)定性，降低破損率；
7、懸浮性和分散性強，可防止瘠性原料與色漿顆粒聚沉，使?jié){料分散均勻；
8、使坯料中水分均勻蒸發(fā)，防止干燥開裂，特別應用于大尺寸地磚坯料和拋光磚坯料，效果明顯。

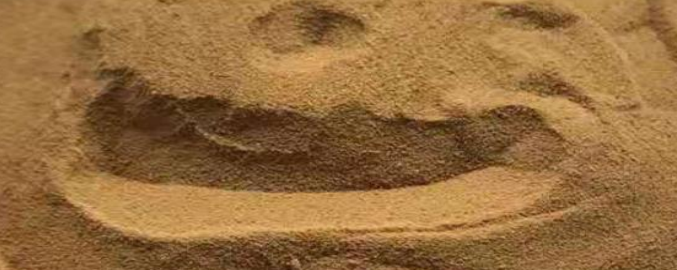

05 減水劑

產(chǎn)品優(yōu)勢：

1、可廣泛用于陶瓷行業(yè)的磨漿工藝中；

2、可使泥漿流動性好，粘度低，滿足噴霧要求；

3、減少泥漿的含水率，減少了噴霧干燥塔的能耗，降低生產(chǎn)成本；

4、對泥漿顆粒間有助磨作用，縮短球磨時間，提高球磨效率，節(jié)約能耗。

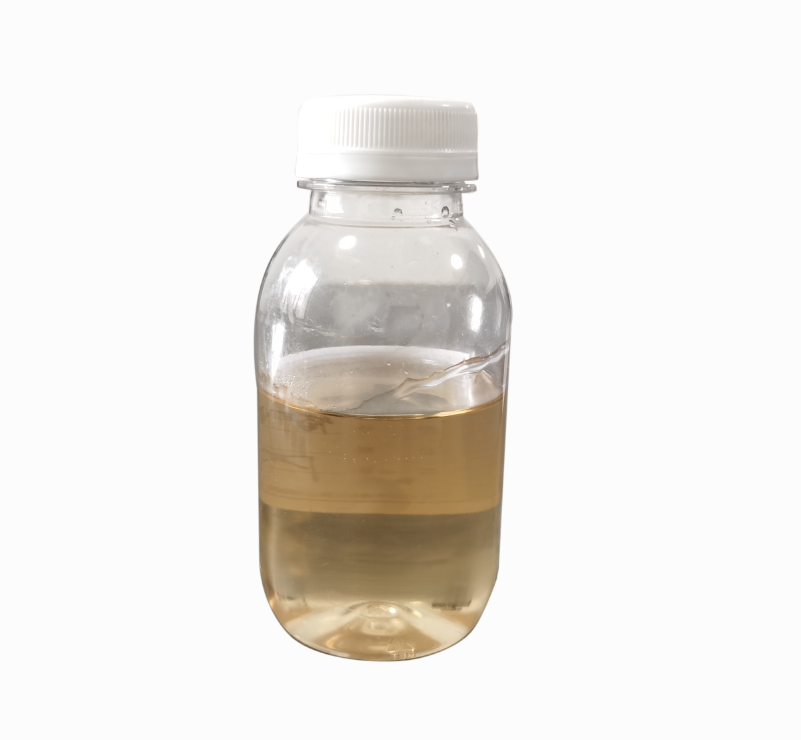

06液體解膠劑PC-67A

產(chǎn)品應用：

1、在配制高比重（即含水量最少）的泥漿或釉藥時必須加入解膠劑以保持其分散性及流動性；

2、本產(chǎn)品能吸附礦物粒子外層的聚陰離子使粒子表面帶負電而具有分散解膠效果；

3、本產(chǎn)品解膠力甚至在100°C、PH值為5.5—14亦不變。

使用方法：

加入量一般為干釉料的0.1-0.3%,使用前應在實驗室進行系列試驗，以便找出符合大生產(chǎn)的加入比例。

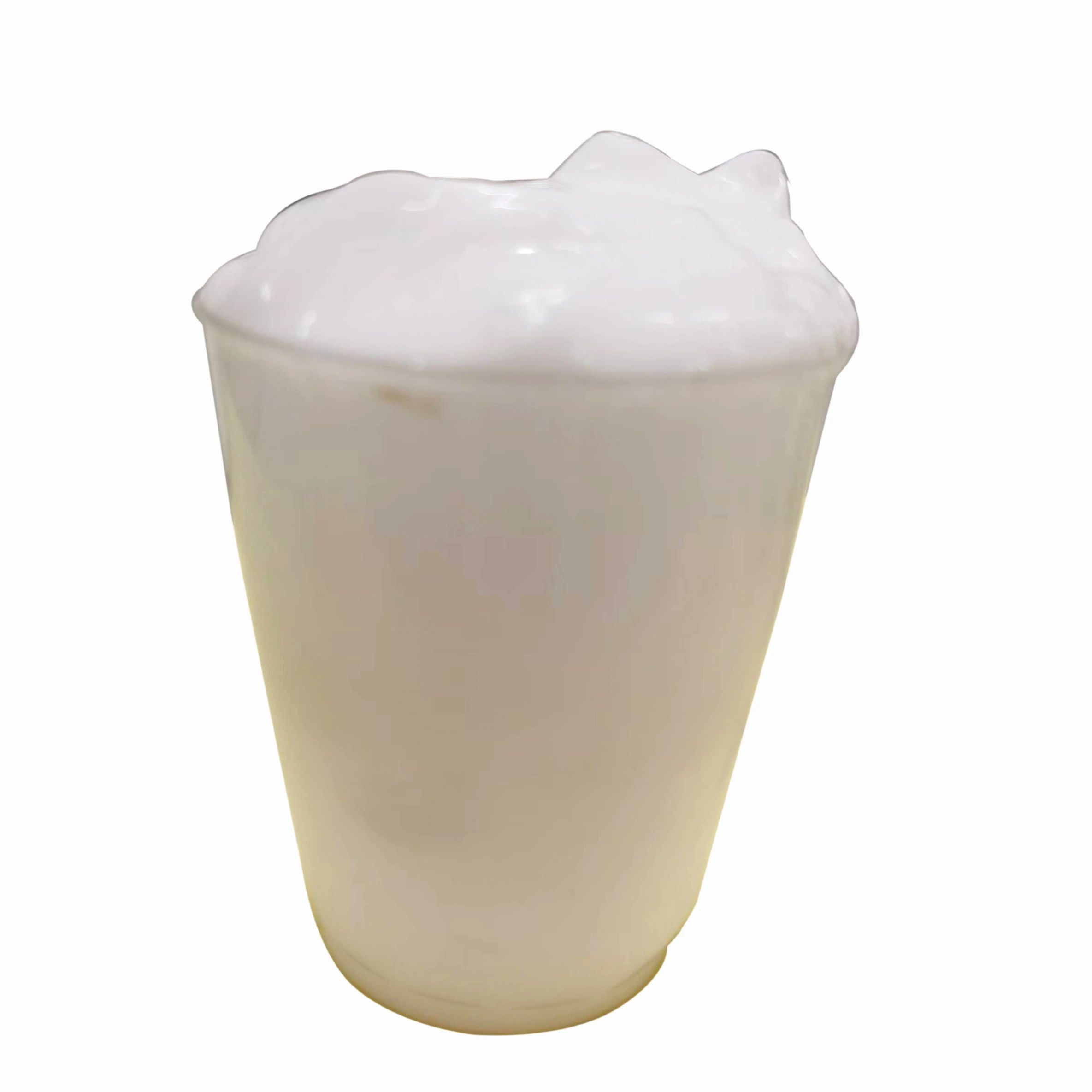

07 超濃縮懸浮劑BP-310

干粒是近期陶瓷行業(yè)興起的一種特殊裝飾性材料,有著砂糖般細微顆粒質(zhì)感及經(jīng)過特殊的淋釉程序，經(jīng)1080-1200℃左右高溫燒成。砂質(zhì)般細微的顆粒均勻分布于磚面，觸摸起來則手感細膩，有如細沙滾動，具有天然砂巖質(zhì)感，從而達到一種特殊的裝飾效果。然而其工藝的特殊性,故要求干粒施布在磚面上有較好的附著力，才不易被窯爐熱風吸走，同時還必須確保其淋釉的均勻性；故對淋釉介質(zhì)有較高的要求,為此干粒專用懸浮劑應運而生。伯奈特的懸浮劑流動性與粘結性較好，不觸變不結塊，干粒吸不走，淋釉時不掉線不分叉；在懸浮性能上完全媲美國外同類產(chǎn)品。

使用方法：

適合直線、鐘罩淋釉器等方法施釉，使用前建議按1：50~100(超濃縮懸浮劑：水)左右比例稀釋來調(diào)整流速，稀釋后流速控制在45±10秒，然后依懸浮劑：干粒=100：40~45比例調(diào)整淋釉,釉漿流速控制在45±10秒。建議施釉重量為300*600瓷片為60-80克,在施干粒釉料前須調(diào)高面釉的硬度,且面釉減薄效果更佳。

公司簡介

佛山市伯奈特新型材料科技有限公司，深耕于陶瓷行業(yè)二十多年，是一家集研發(fā)、生產(chǎn)、銷售為一體的綜合性新型材料科技企業(yè),位于佛山市南海區(qū)獅山鎮(zhèn)獅中工業(yè)區(qū)。

公司以科學技術為第一生產(chǎn)力，本著“品質(zhì)至上、科技創(chuàng)新，追求卓越”的經(jīng)營理念和核心價值觀，向廣大建筑衛(wèi)生陶瓷行業(yè)客戶提供高效解膠增強劑、CMC、STPP、解膠劑、噴墨助劑、懸浮劑、優(yōu)質(zhì)高嶺土、高白球土等產(chǎn)品。憑借20多年豐富的制造經(jīng)驗和先進的技術，公司的產(chǎn)品不僅幫客戶降低成本，同時優(yōu)化了產(chǎn)品的性能，提升了產(chǎn)品的競爭力。

公司同時為客戶提供一站式采購服務，公司集合了眾多的供應商，客戶無需為采購而費心；免費提供場地存放貨物，客戶無需為場地而費心；為客戶提供產(chǎn)品檢驗檢測，保證產(chǎn)品質(zhì)量，客戶無需為品質(zhì)而費心；為客戶提供點對點售后服務，客戶無需為售后而費心。

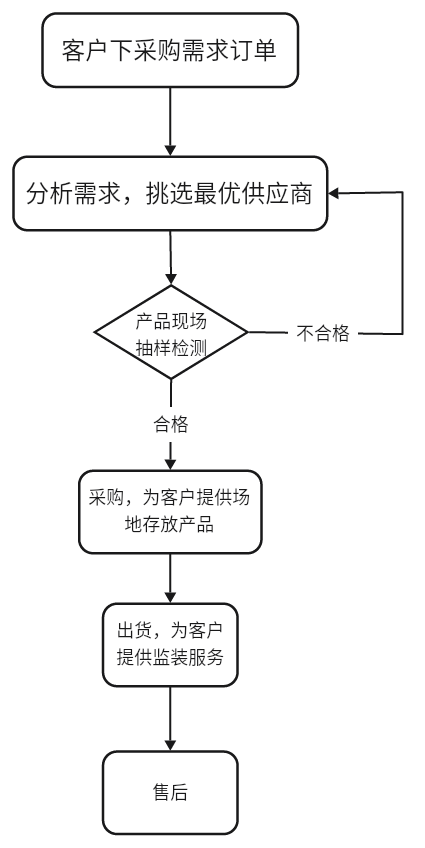

一站式采購簡易流程圖
